各種變頻供水設備運行原理與相關知識介紹
一、無負壓變頻供水設備 工作原理
1、微機設定給水泵工作壓力，既用戶用水壓力。生活給水時，設備運行在低壓變頻狀態，有變頻器時刻監控管網壓力，對反饋值和設定值進行運算和比較計算，若管網壓力高于用戶所需壓力（設定壓力）則自動減少輸出頻率，從而使泵的轉速減少，出水量減少。若管網壓力低于用戶所需壓力（設定壓力）則自動增加輸出頻率，從而是泵的轉速增加，出水量增加，當一臺泵運行滿足不了用戶需要時，其他各臺泵自動投入，以保證用戶的使用壓力。
2、當自來水管網的壓力升高到達與用戶使用壓力時候，變頻器經過一段延時后便降低轉速直到停機。只有當壓力降到某一設定壓力值時，變頻器才重新開始工作。變頻泵組的工作知識滿足擁護的用水壓力與管網壓力之差。大大節約了電能。
3、當流量調節器內壓低于一個大氣壓時，安裝在流量調節器頂?shù)呢?fù)壓消除器自動打開，使氣體進入流量調節器內，消除負壓。當流量調節器內壓力升高時，又可以將多余的氣體排除流量調節器外，使流量調節器內蓄滿水，以備下次用水高峰期時使用。當流量調節器內蓄滿水后，安裝在流量調節器頂?shù)呢?fù)壓消除器自動關閉，防止溢流。
二、變頻恒壓給水設備：
既能利用自來水管道的原有壓力，又能利用足夠的儲存水量緩解高峰用水，且不會對自來水管道產生吸力。二次加壓給水設備廣泛應用在自來水管網壓力不足的場合。按水泵(離心式水泵，下同)與管道連接方式的不同，供水方式可分為2種：
①水箱—水泵加壓供水；
②管道泵加壓供水。
供水方式①
由于水箱能有效地進行水量的吞吐，即在非用水高峰時儲存水量(此時自來水管道所能提供的流量Q自大于用戶所需要的水量Q用，即Q自＞Q用)，而在用水高峰(Q自＜Q用＝時釋放所儲存的水量，因此能有效地保障用戶用水的可靠性，同時由于自來水管是通過水箱與水泵相接的，故水泵始終不會對自來水管網產生負壓，但自來水管網中的原有壓力無法被水泵利用，勢必造成能量的浪費；
供水方式②
雖然在Q自＞Q用時能利用管網原有的壓力，但因沒有蓄水裝置而不能滿足高峰期用水量，故無法確保用戶用水的可靠性，并且在用水高峰時對自來水管網產生吸力(這是由水泵本身的性質所決定的)，因而無法被廣泛應用。變頻給水設備在城市高層建筑供水用得比較廣泛。能有效控制壓力的設定，采用靜水專用變頻器，緩啟動，緩?fù)Ｖ?，無啟動電流，無水錘振動小
三、無負壓變頻給水設備 工作過程
1、管網壓力高于或等于用戶壓力時
當自來水壓力高于用戶使用壓力時，旁路止回閥導通，由自來水直接供給用戶用水。
用戶壓力高于或等于設定壓力，變頻設備不運行，水泵處于停機狀態。
2、管網壓力低于用戶壓力時
變頻設備開始運行，水泵處于開始運轉。
A、管網流量小雨用戶用水量時
流量調節器內壓力降低，當流量調節器內壓力低于一個大氣壓時，安裝在流量調節器頂?shù)呢?fù)壓消除器自動打開，使氣體進入流量調節器內，消除負壓。
流量調節器內壓力降為零。流量調節器內的水與自來水的流入共同提供給用戶用水。流量調節器內儲備水補償?shù)氖怯脩粲盟c管網流量之差。水泵提升壓力為用戶用水壓力。
B、管網流量大于等于用戶用水量時
若流量調節器內有空氣則壓力升高，又可以將多余的氣體排出流量調節器外。使流量調節器內蓄滿水以備下次用水高峰期時使用。當流量調節器內蓄滿水后，安裝在流量調節器頂?shù)呢?fù)壓消除器自動關閉，防止溢流。流量調節器內壓力恢復至自來水管網壓力。
若流量調節器內沒有空氣，流量調節器內壓力保持自來水管網內壓力。
水泵提升壓力為用戶用水壓力與管網里之差。
即水泵提供揚程=用戶用水壓力-管網壓力

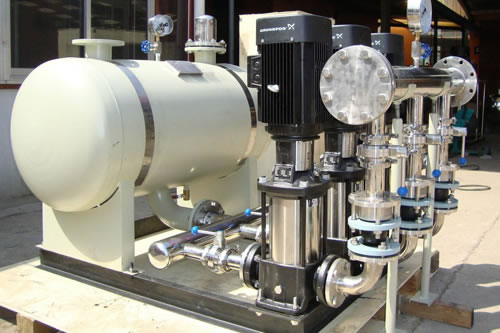

四、無負壓給水設備：
無負壓給水設備系直接利用自來水管網壓力的一種疊壓式供水方式，衛生、節能、綜合投資小。
安裝調試后，自來水管網的水首先進入穩流罐，并通過真空消除器將罐內的空氣自動排除。當安裝在設備出口的壓力傳感器檢測到自來水管網壓力滿足供水要求時，系統不經過加壓泵直接供給；當自來水管網壓力不能滿足供水要求時，檢測壓力差額，由加壓泵差多少、補多少；當自來水管網水量不足時，空氣由真空消除器進入穩流罐破壞罐內真空，即可自動抽取穩流罐內的水供給，并且管網內不產生負壓。
